Brancher un double interrupteur : schéma double allumage complet

Un double interrupteur permet de commander deux circuits d'éclairage indépendants depuis un seul boîtier : le plafonnier et les spots de la cuisine, la lumière de la salle de bain et celle des WC, ou l'éclairage intérieur et extérieur près d'une porte. Ce montage, appelé double allumage, est simple à réaliser — à condition de ne pas le confondre avec un va-et-vient. Voici le schéma de branchement complet et les pièges à éviter.

Double allumage ou va-et-vient : ne pas confondre

C'est LA confusion classique, car les deux montages utilisent parfois le même mécanisme :

Double allumage : un seul boîtier, deux touches, chacune commande une lampe différente. C'est le sujet de ce guide.
Va-et-vient : deux boîtiers à deux endroits de la pièce, qui commandent la même lampe. On vous explique ce montage dans notre schéma de branchement va-et-vient.

Un « double va-et-vient » combine les deux : deux touches, chacune en va-et-vient avec un autre interrupteur. Vérifiez bien ce dont vous avez besoin avant d'acheter.

Comment fonctionne un double interrupteur ?

Un double interrupteur regroupe deux interrupteurs simples dans un seul mécanisme. Le principe du câblage :

Une seule phase (fil rouge) alimente le mécanisme. Sur la plupart des modèles, un pontet (barrette ou languette métallique) distribue cette phase aux deux touches.
Chaque touche renvoie son propre retour lampe (fil violet ou orange) vers sa lampe.
Comme pour tout circuit d'éclairage, le neutre (bleu) et la terre (vert/jaune) vont directement aux luminaires sans passer par l'interrupteur.

Vous avez donc 3 fils utiles dans le boîtier : 1 phase + 2 retours lampe. C'est un bon moyen d'identifier un double allumage existant lors d'un remplacement.

Le matériel nécessaire

| Matériel | Détail | Prix indicatif | |---|---|---| | Double interrupteur (ou double va-et-vient) | 10 A — un double va-et-vient fait toujours office de double allumage | 6-30 € | | Câble rigide 1,5 mm² | Rouge, violet/orange x2, selon le circuit | 0,50-1 €/m | | Testeur de tension | Indispensable | 5-15 € | | Tournevis isolé, pince à dénuder | — | — | | Boîte d'encastrement profondeur 40 mm | Si nouvelle installation | 1-2 € |

Astuce : en magasin, les « doubles interrupteurs » vendus sont presque toujours des doubles va-et-vient. Aucun problème : il suffit de n'utiliser qu'une navette par touche pour en faire un double allumage.

Schéma de branchement du double interrupteur : les étapes

Coupez le courant au disjoncteur général et vérifiez l'absence de tension au testeur avant de toucher le moindre fil. Photographiez le câblage existant avant tout démontage.

Étape 1 : identifier les fils

Dans le boîtier, vous devez trouver :

1 fil rouge (ou marron/noir) : la phase venant du tableau ou de la boîte de dérivation.
2 fils violets ou orange : les retours vers chacune des deux lampes.

En cas de doute sur la phase, remettez brièvement le courant et identifiez-la au testeur, puis recoupez le courant.

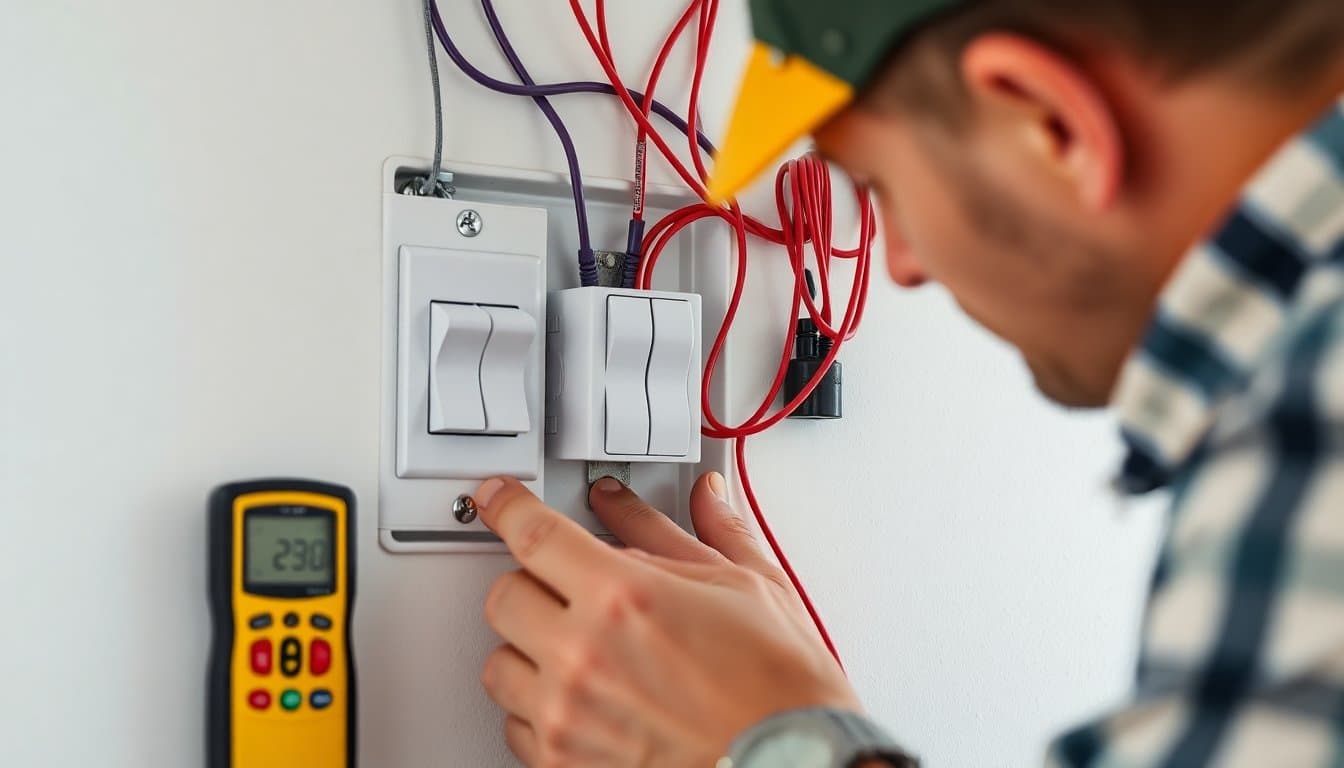

Étape 2 : raccorder la phase

Dénudez les fils sur 8-10 mm.
Connectez la phase sur la borne L (ou P) du mécanisme.
Vérifiez que le pontet reliant les deux moitiés du mécanisme est bien en place — c'est lui qui alimente la seconde touche. Sur certains modèles, la phase se raccorde au centre et alimente les deux touches d'office.

Étape 3 : raccorder les retours lampe

Connectez le premier retour lampe sur la borne de sortie de la touche 1 (borne 1, ou flèche sortante).
Connectez le second retour lampe sur la borne de sortie de la touche 2.
Sur un mécanisme double va-et-vient, utilisez la borne navette 1 de chaque côté et laissez la borne 2 vide.

Étape 4 : remonter et tester

Rangez soigneusement les fils au fond du boîtier, vissez le mécanisme bien droit, clipsez l'enjoliveur.
Remettez le courant : chaque touche doit commander sa lampe indépendamment de l'autre.
Si les deux lampes s'allument ensemble sur une seule touche, les deux retours sont sur la même sortie — recommencez l'étape 3.

Branchement double interrupteur Legrand, Schneider : les repérages

Legrand dooxie, Mosaic, Céliane : les mécanismes doubles sont livrés avec le pontet de phase pré-monté. La borne L (rouge) alimente les deux touches ; les sorties sont marquées d'une lampe ou des chiffres 1/2. Bornes automatiques : enfichez le fil dénudé, un poussoir permet de le libérer.
Schneider Odace, Ovalis : même logique, borne commune L et deux sorties fléchées. Sur l'Ovalis double, chaque moitié a sa propre borne L reliée par une languette sécable — ne la coupez pas pour un double allumage classique.
Cas particulier : si vous voulez alimenter les deux touches par deux circuits différents (rare, et déconseillé dans un même boîtier), il faut justement couper ce pontet. Dans un logement standard, ne le faites pas.

Les erreurs courantes à éviter

Acheter un simple au lieu d'un double. Comptez vos fils : 3 fils utiles (1 phase + 2 retours) = double allumage. 3 fils dont 2 navettes de même couleur = va-et-vient. En rénovation, le testeur et la photo du câblage d'origine évitent 90 % des erreurs.

Oublier le pontet de phase. Symptôme : une touche fonctionne, l'autre est morte. Vérifiez la barrette entre les deux moitiés du mécanisme.

Croiser les retours lampe. Pas dangereux, mais agaçant : la touche de gauche allume la lampe de droite. Inversez les deux retours.

Raccorder le neutre sur l'interrupteur. Le bleu ne passe jamais par un interrupteur (sauf mécanismes connectés spécifiques qui ont une borne N dédiée). Un neutre coupé par erreur peut mettre tout un circuit en panne — et faire disjoncter, comme expliqué dans notre article sur le disjoncteur qui saute.

Dépasser 8 points d'éclairage par circuit. La norme NF C 15-100 limite un circuit d'éclairage en 1,5 mm² à 8 points, protégés par un disjoncteur 10 A (16 A maximum). Un double allumage compte pour deux points. Le détail des règles est dans notre guide des normes électriques de la maison.

Combien ça coûte ?

| Poste | Coût DIY | Coût électricien | |---|---|---| | Double interrupteur | 6-30 € | Inclus | | Petites fournitures | 5-15 € | Inclus | | Main-d'œuvre (remplacement) | — | 70-130 € | | Main-d'œuvre (création d'un second circuit) | — | 150-350 € |

Le simple remplacement d'un mécanisme est à la portée de tout bricoleur prudent — la méthode générale est la même que pour changer un interrupteur. La création d'un nouveau circuit vers une seconde lampe (saignées, gaine, passage de câble) justifie plus souvent l'intervention d'un professionnel.

Questions fréquentes

Comment brancher un double interrupteur avec 3 fils ? C'est le cas standard : le fil rouge (phase) va sur la borne L, et chacun des deux autres fils (violet ou orange, les retours lampe) va sur la sortie d'une touche. Le pontet du mécanisme distribue la phase aux deux touches.

Peut-on transformer un interrupteur simple en double interrupteur ? Oui, à condition d'avoir ou de tirer un second retour lampe entre le boîtier et la nouvelle lampe. Si la gaine existante le permet, c'est l'affaire d'une heure. Sinon, les solutions sans fil (micromodule + émetteur radio) évitent les saignées.

Un double va-et-vient peut-il servir de double allumage ? Oui, toujours. Il suffit d'utiliser une seule navette par touche (phase sur L, retour lampe sur la borne 1) et de laisser la borne 2 vide. C'est d'ailleurs ce que vous ferez dans la plupart des cas, car les mécanismes vendus sont majoritairement des doubles va-et-vient.

Pourquoi une seule touche de mon double interrupteur fonctionne ? Trois causes probables : le pontet de phase absent ou mal enclenché entre les deux touches, un retour lampe débranché, ou une ampoule grillée sur le second circuit. Commencez par l'ampoule, puis vérifiez le pontet courant coupé.

Peut-on brancher un triple interrupteur ? Oui, des mécanismes triples existent (Legrand Mosaic notamment) et le principe est identique : une phase commune, trois retours lampe. Au-delà, mieux vaut passer sur des boutons poussoirs avec télérupteur au tableau.

Le double interrupteur consomme-t-il de l'électricité ? Non, un interrupteur mécanique ne consomme rien. Seuls les modèles à voyant lumineux ou connectés consomment quelques dixièmes de watt en veille, soit moins de 1 € par an.
